4進4出VGA視頻矩陣主機切換器是為計算機顯示信號而設計的全交叉高清矩陣設備。具有RS-232通訊接口和網絡接口，方便與電腦、遙控器或各種遠端控制設備連接。VGA視頻矩陣產品廣泛用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合；

產品特點：
● 采用新32位ARM內嵌式處理器；
● 采用高帶寬高分辨率芯片，具有長線驅動功能；
● 采用信號長距離傳輸失真增益補償技術；
● 采用可編程邏輯陣列電路（CPLD），性能更穩定；
● 采用矩陣式中文顯示屏，全中文顯示工作狀態；
● 視頻矩陣主機內置9組個輪循切換功能，能任意設定間隔時間和通道；
● 內置定時切換功能，能任意設定時間和通道；
● 網絡數字矩陣內置9個場景控制存儲模式；
● 該網絡數字矩陣兼容市場所有同類產品的代碼和指令；
● 特有TCP/IP網絡控制管理功能，能通過以太網控制；

產品選型：

產品型號	產品參數
LH60-VGA4-1A	4進2出矩陣切換器，15HD母接口，350MHZ, 面板/RS-232控制/紅外遙控器。 音頻非平衡立體聲，3.5接口。
LH60-VGA4-2A	4進2出矩陣切換器，15HD母接口，350MHZ, 面板/RS-232控制/紅外遙控器。 音頻非平衡立體聲，3.5接口。
LH60-VGA4-4A	4進4出矩陣切換器，15HD母接口，350MHZ, 面板/RS-232控制/紅外遙控器。 音頻非平衡立體聲，3.5接口。

技術參數：

VGA視頻
帶 寬	500MHz (-3dB),滿載
串 擾	-60dB @10 MHz， -39dB @100 MHz
切換速度	200 ns（長時間）
VGA視頻輸入
接 口	15-pin HD 母接口
小/大電平	模擬信號: 0.5V ~ 2.0V p-p
信號強度	1V p-p
S/N	大于或等于65dB
阻 抗	75 歐姆
回波損耗	-30dB@5MHz
水平頻率響應	15 kHz ~ 145 kHz
垂直頻率響應	30 Hz ~ 170 Hz
大直流偏置誤差	15mV
VGA視頻輸出
接 口	15-pin HD 母接口
小/大電平	0.5V ~ 2.0V p-p
阻 抗	75 歐姆
回波損耗	-30dB@5MHz
直流補償	大±5mV
VGA同步信號
輸入電平	0.5V- 5.0V p-p,: 4.0V p-p 正常
回波損耗	-30dB@5MHz
輸入阻抗	510歐姆
輸出阻抗	75 歐姆
大傳輸延時	水平:90ns 垂直:160ns
大上升/下降時間	4ns
極 性	正或負（與輸入完全一致）
RS-232控制接口
串行控制接口	RS-232, 9-針母 D型 接口
波特率與協議	波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位
串行控制口結構	2 = TX, 3 = RX, 5 = GND
以太網控制接口（選配）
以太網控制接口	RJ-45母接口
以太網控制協議	TCP/IP
以太網控制速率	自適應10M或100M,全雙工或半雙工
無線WIFI技術參數
無線標準	IEEE9=802.11b/g/n
無線頻率范圍	2.412GHZ~2.484GHZ
無線發射功率	802.11b:+16 +/-2dBm(@11Mbps);802.11g:+14 +/- 2dBm(@54Mbps);802.11n:+13 +/-2dBm(@HT20,MCS7)
WIFI接受靈敏度	802.11b: -93dBm(@11Mbps,CCK);802.11g: +85dBm (@54Mbps,OFDM);802.11n: +82dBm(@HT20,MCS7)
無線網絡類型	STA/AP/STA+AP
WIFI安全機制	WEB/WPA-PSK/WPA2-PSK
WIFI加密類型	WEP64/WEP128/TKIP/AES
規格
電 源	100VAC ～ 240VAC, 50/60 Hz
溫 度/濕 度	儲存、使用濕度:10% ～ 90%/儲存、使用溫度: -20°～ +70°C

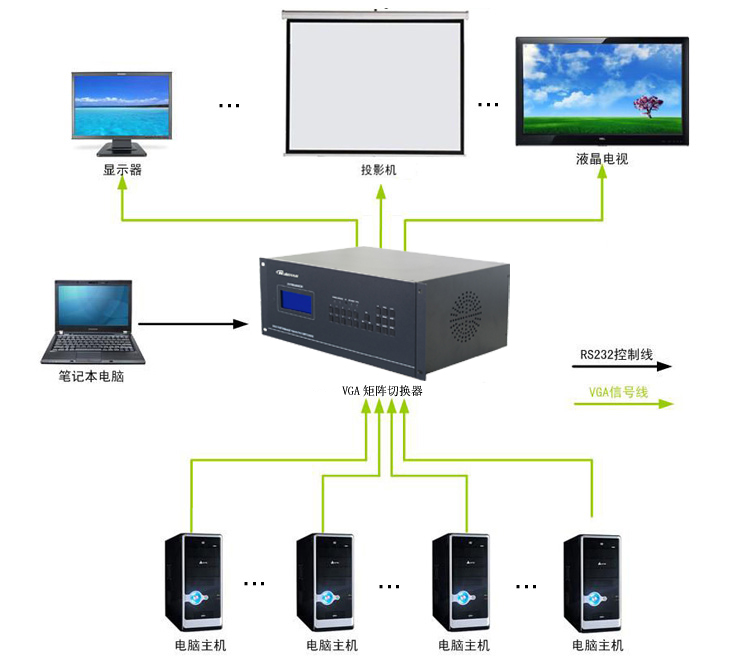

系統示意圖：

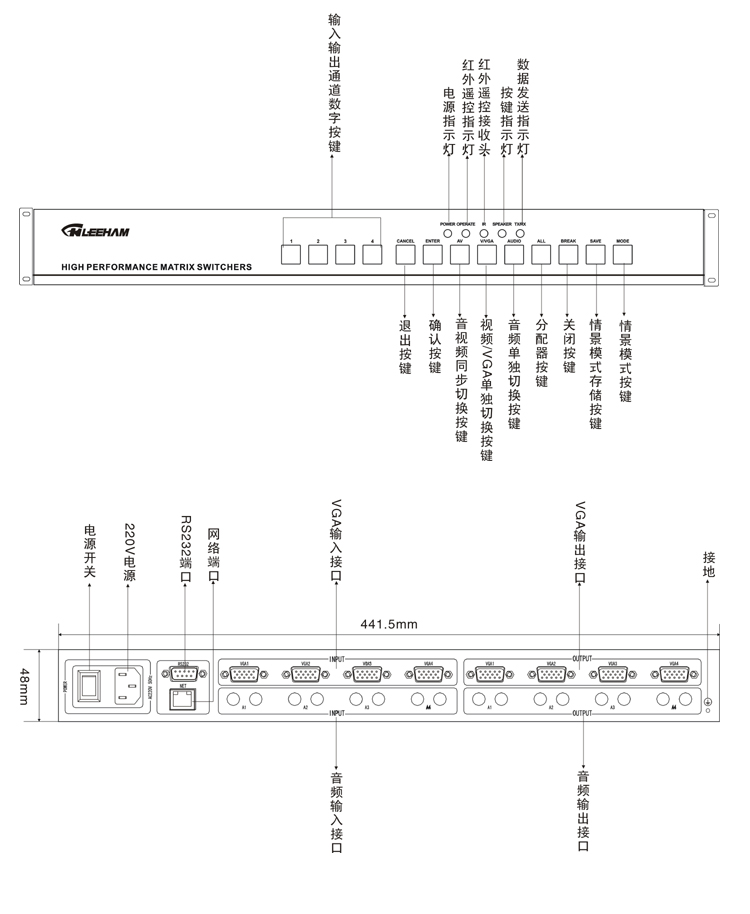

面板圖：
