產品概述：
LH70-MVC1200拼接控制器采用FPGA硬件圖形并行處理技術，以先進的背板交換總線技術為構架，通道獨享帶寬，大規模擴容到72塊大屏幕拼接顯示，可同時處理多達84路全高清信號實時處理，同時支持多組大屏幕不同分辨率顯示，具有大屏回顯功能，在控制室即可實時查看大屏幕顯示狀態，配合交互式可視化管理客戶端，給用戶帶來一種全新的應用體驗。

系統概述：
    多屏幕拼接控制器系統采用純硬件FPGA架構，無硬盤，免維護。內部自建核心運算機制，無操作系統，啟動速度快，能經受頻繁開關機，意外斷電對系統無影響，可快速恢復。避免工控機式系統的機、硬件沖突、藍屏、計算機病毒的問題。
    模塊化設計，并支持熱拔插,系統采用模塊化設計，包括輸入卡、輸出卡、切換卡、控制卡，并支持熱拔插。方便系統使用、升級和維護，如有故障時，通過熱插拔在現場替換有故障的模塊，快速恢復系統正常運行?？稍诓粩嚯姷那闆r下更換、升級輸入輸出模塊，不影響系統的正常工作，保證了系統穩定、靈活、可靠的特性。
    系統采用先進的背板交換架構，和傳統的PCI總線結構不同，為每個外圍槽位提供了高達20Gb/s的傳輸帶寬，外圍的板卡通過先進的背板交換架構進行數據的極速交換，確保數據可靠傳輸，為外圍設備提供快速的優質圖像資源，使系統大量的數據和圖像傳輸不再受到PCI總線結構的帶寬制約?；诮粨Q架構的專用總線設計可以保證每個輸出屏幕都有獨立的專用帶寬，無論系統處理多少路高清信號，拼接多少個單元，都能保證圖像信號清晰、流暢、不丟幀。
    系統支持多種信號格式輸入，包括復合視頻、VGA、DVI、IP流媒體、HDMI、HD-SDI等。對計算機視頻信號，能兼容支持各種常見分辨率，并可實現自定義非常規分辨率，多達128路計算機信號實時處理。系統可輸出DVI-I信號或雙絞線數字信號，單個輸出通道高支持分辨率1920×1200@60Hz，多達128路高清輸出，更多輸出可通過系統級聯。
    系統基于DSP純硬件架構開發，對于前端的IP網絡攝像頭信號可定制化直接解碼并在大屏幕上實時顯示。
    系統的輸出通道可自定義多個獨立的組，每個組輸出的分辨率可以相同或不同。用戶根據現場需要配置相應的分辨率，為系統控制及管理多組分辨率提供解決方案。
    力弘拼接控制器為保證高速運動的畫面在虛擬墻的物理顯示器上能達到同幀播放的效果，避免不同步造成的不同屏運動、畫面錯位和追趕現象造成的橫切紋問題，系統自有的全同步技術和雙緩沖技術，保證了全屏圖像的幀同步和無追趕，為用戶提供流暢、連貫、實時的高清運動畫面。
系統中任意信號可在拼接屏的任意位置開多個窗口，無公共區域的限制，可任意疊加、縮放、拉伸、畫中畫顯示，為用戶提供靈活方便的應用。
    遠程方式支持RS232、TCP/IP。用戶通過控制軟件可以輕松實現對視頻電視墻的管理和控制?？赏ㄟ^手機軟件控制視頻電視墻視頻的切換、縮放和管理。圖像解碼拼接處理器可以輕松的實現場景調用等功能。目前支持安卓和蘋果系統。兼容第三方中控系統，開放的接口可以集成任何第三方控制系統，例如RTI、AMX等。

產品特點：
● 先進的大規模FPGA陳列式純硬件技術架構；
● 背板交換技術，通道獨享帶寬，支持圖像實時交換和處理；
● 標準機架式結構，運營級機箱系統設計；
● 交互式可視化軟件操作終端；
● 單臺設備可支持到84路輸入72路輸出；
● 輸入輸出都支持640*480到1920*1200的分辨率；
● 單個物理拼接單元可開4個窗口；
● 預置100個系統預案及快速調?。?br /> ● 具有OSD字符疊加功能，可在輸入信號的任意位置疊加可用戶配置的字符信息；
● 本地回顯及軟件預監；
● 支持任意矩形拼接，支持輸出重映射；
● 支持單屏畫面分割與畫面疊加及跨屏顯示；
● 拼接控制器支持圖像的任意疊加、漫游、移動、縮放、裁剪等；
● 支持高分底圖；
● 4K×2k超高分辨率采集；
● 易升級維護，支持輸入輸出卡、風扇等熱拔插；
● 高品質散熱設計，使設備散熱更充分，運行更安全；
● 冗余電源設計，更安全可靠。

技術參數：

型號	LH70-MVC1200
機箱規格	13U
CPU控制板	1
輸入模塊	21
輸出模塊	18
機箱尺寸	440*420*580
輸入卡	多種輸入卡可任意組合：VGA、YPbPr、CVBS、DVI、HDMI、HD-SDI、HDBaseT、Fiber、IP等
輸出卡	多種輸出卡可任意組合：DVI-I、HDBaseT等
處理器管理網口	1個RJ45接口。10M/100M自適應，支持對通訊處理器的管理與配置
處理器管理串口	2個RS232，可以支持對外聯的矩陣、屏幕等第三方設備的控制
通訊處理器	可以擴展平臺設備的通訊功能，實現對云臺等設備的控制
控制規模	單臺大可控制72個屏幕，可實現一臺設備對多組屏的控制
圖形處理能力	支持圖像的任意疊加、漫游、移動、縮放、裁剪、開窗、畫中畫等
	支持高分底圖
	支持任意矩形拼接，支持輸出重映射
	支持單屏畫面分割與畫面疊及跨屏顯示
字符疊加	OSD字符疊加，可在輸入信號的任意位置疊加可用戶配置的字符信息
控制軟件	拼接處理器控制軟件
工作溫度	0℃-70℃
工作濕度	<90% 無冷凝
大功率	650W
電氣特性	輸入 100-240V交流電，可自動調節電源，頻率為 50-60Hz,可配置N

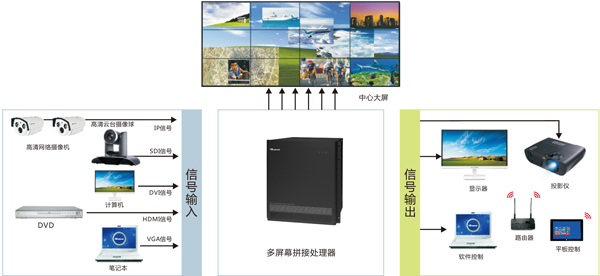

系統示意圖：
