LH60-30V矩陣切換/控制系統采用微處理器一體化設計，集視音頻切換、前端設備控制、報警輸入聯動、前面板控制鍵盤于一身。系統則大可切換64路視頻輸入信號到8路視頻輸出，并且可配置多個控制鍵盤或計算機圖形工作站。通過LH28系列解碼器可對云臺、鏡頭實現前端控制，也可以連接LH58系列智能球進行攝像機控制。

    單個2U機箱，可選臺式或機架安裝。矩陣切換/控制系統通過RS-232數據與控制器PC機進行通信。

    LH60-30V矩陣切換/控制系統具有3個RS-232端口，通過LH40-38X系列通道擴展器可擴展為12個通道?？蛇B接LH50系列鍵盤、LH40-96X系列報警接口箱、LH70系列多媒體控制軟件等設備。4組控制碼輸出口可連接LH28系列解碼器、LH60-30A系列音頻箱等設備。

產品特點：
●  微機處理控制
●  可直接輸出PELCO”P”9600或曼碼協議
●  大64路輸入8路輸出
●  可直接輸出PELCO"P"協議；9600bps
●  3個RS-232通訊口，可擴展為12個
●  單獨的監視器自動切換，可正向或反向運行
●  4組控制碼輸出口可直接連接控制曼碼前端設備
●  攝像機鏡頭控制
●  72個攝像機場景預置
●  兩種不同的報警顯示方式
●  三種報警狀態清除方式
●  自帶16路報警輸入，可進行攝像機聯動切換
●  2路報警輸出，可控制燈光等設備
●  前面板全功能鍵盤（二維變速搖桿）
●   所有編程數據的備用電池保護至少5年
●   可選用漢化/網絡版多媒體控制軟件

技術參數：

單系統大規模	64路視頻輸入，8路視頻輸出
單機箱大規模	64路視頻輸入，8路視頻輸出
自動切換	32
成組切換	32
定時事件	35
報警輸入	自帶16路報警輸入，大支持64路報警輸入
報警響應	多種報警顯示方式，多種報警消除方式
鍵盤控制協議	RS485
控制碼協議	PELECO"D"2400協議
屏幕顯示	攝像機號和標題；日期/時間格式；監視器號及其狀態
RS485端口	2個
RS422端口	1個
產品尺寸	430（寬）X90（高）X312（深）mm
功率	15W
電源	AC220V
其他	菜單綜合設置；自動調用巡視序列和觸點設防表；自動報警調用；內部視頻丟失檢測，同步檢測；具有 分級權限管理功能：查看、控制、報警響應；支持報警聯動，可聯動控制燈光、啟動錄像設備；系統可 分級、多級控制， 包括網絡編程、 網絡控制，具備網絡對時功能。

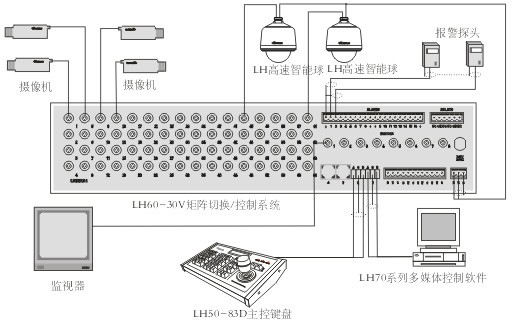

系統示意圖：

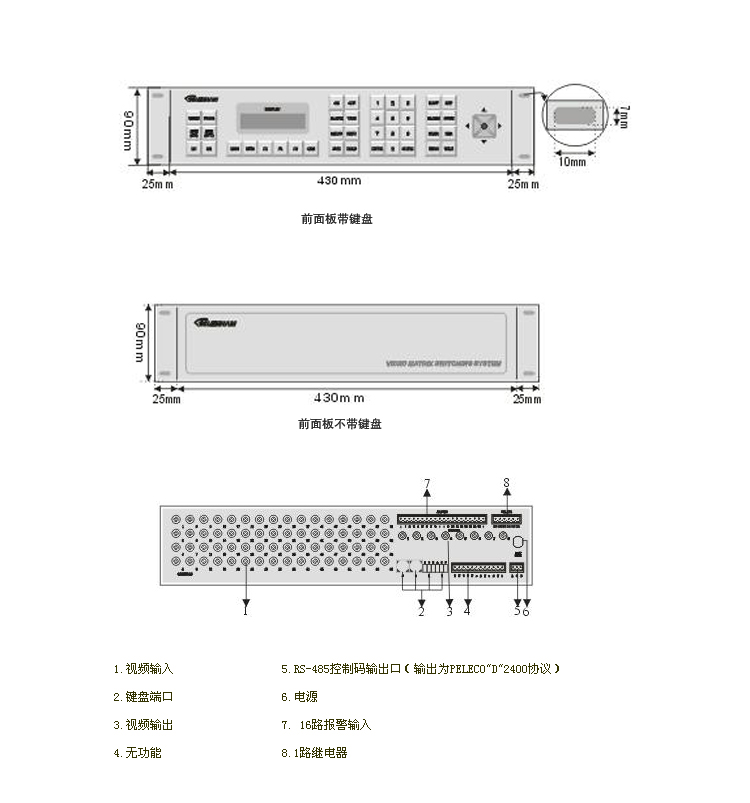

面板圖：
