LH60-40V是一款全功能、預組裝中、小型視頻矩陣切換/控制系統。系統大64路視頻輸入， 16路視頻輸出。是所有復雜的中、小型安防系統工程的理想選擇設備。

LH60-40V采用微處理器一體化設計，輕松實現視頻切換、前端設備控制、報警輸入聯動等功能。可以預定義系統巡視，成組切換，時間定時器，報警顯示、清楚模式，這些預定義功能可以分別在單個監視器上執行?？赏ㄟ^解碼器可對云臺、鏡頭實現前端控制，也可控制高速智能球、中速球或攝像機。支持多種組網方式，遠程編程控制及網絡功能。系統配套的LH70系列多媒體控制軟件提供虛擬屏幕操作鍵盤，簡化了系統操作。系統可以給用戶分配不同的管理權限，確保系統安全。

LH60-40V矩陣切換/控制系統后面板具有2個RS-485端口，可連接控制鍵盤、報警接口箱、多媒體控制軟件等設備。1個RS-422聯網端口，用于多級聯網控制。1個以太網通訊接口，用于以太網聯網控制。1組PELCO“D”2400控制協議輸出，可控制高速球、解碼器或碼轉換器等設備。自帶16路報警輸入，1路報警輸出，可對攝像機聯動切換，預置點和輔助開關調用。

系統特點：
●   大64路輸入16路輸出
●   菜單綜合設置
●   基于以太網控制
●   鍵盤對每個攝像機都可設定控制優先級
●   系統可劃分為多個分區，可限定鍵盤的訪問權限
●   32組自動切換，32組同步切換
●   定時布/撤防
●   18種報警模式
●   單獨的監視器自動切換，可正向或反向運行
●   屏幕顯示：攝像機標題，自帶國標一、二級漢字字庫；日期/時間格式；攝像機號和監視器號，及其工作狀態
●   2個RS-485通訊口，一個以太網通訊接口，一個RS-422聯網端口
●   攝像機鏡頭控制，定時布撤防
●   72個攝像機場景預置
●   自帶16路報警輸入，1路報警輸出，可進行攝像機聯動切換、預置點和輔助開關調用
●   外配LH40-35X，可控制其它各種品牌不同協議或不同波特率的前端設備
●   外配LH40-96X，可輸入多64個報警
●   可選用LH70-50系列多媒體控制軟件
●   具有數據掉電保存功能
●   系統之間可通過IP/RS-422聯網進行分級、多級控制
●   具有網絡編程、網絡控制，具備網絡對時功能

技術參數：

單系統大規模	64路視頻輸入，16路視頻輸出
單機箱大規模	64路視頻輸入，16路視頻輸出
自動切換	32
成組切換	32
定時事件	35
報警輸入	自帶16路報警輸入，大支持64路報警輸入
報警響應	多種報警顯示方式，多種報警消除方式
鍵盤控制協議	RS485
控制碼協議	PELECO"D"2400協議
屏幕顯示	攝像機號和標題；日期/時間格式；監視器號及其狀態
RS485端口	2個
RS422端口	1個
產品尺寸	430（寬）X90（高）X312（深）mm
功率	15W
電源	AC220V
其他	菜單綜合設置；自動調用巡視序列和觸點設防表；自動報警調用；內部視頻丟失檢測，同步檢測；具有 分級權限管理功能：查看、控制、報警響應；支持報警聯動，可聯動控制燈光、啟動錄像設備；系統可 分級、多級控制， 包括網絡編程、 網絡控制，具備網絡對時功能。

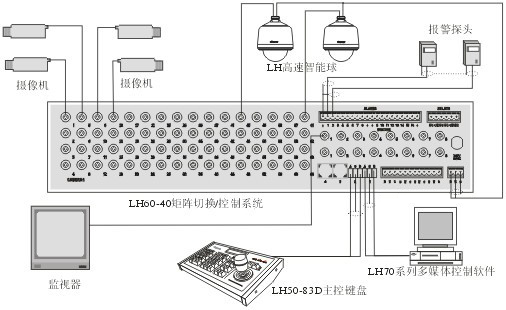

系統示意圖：

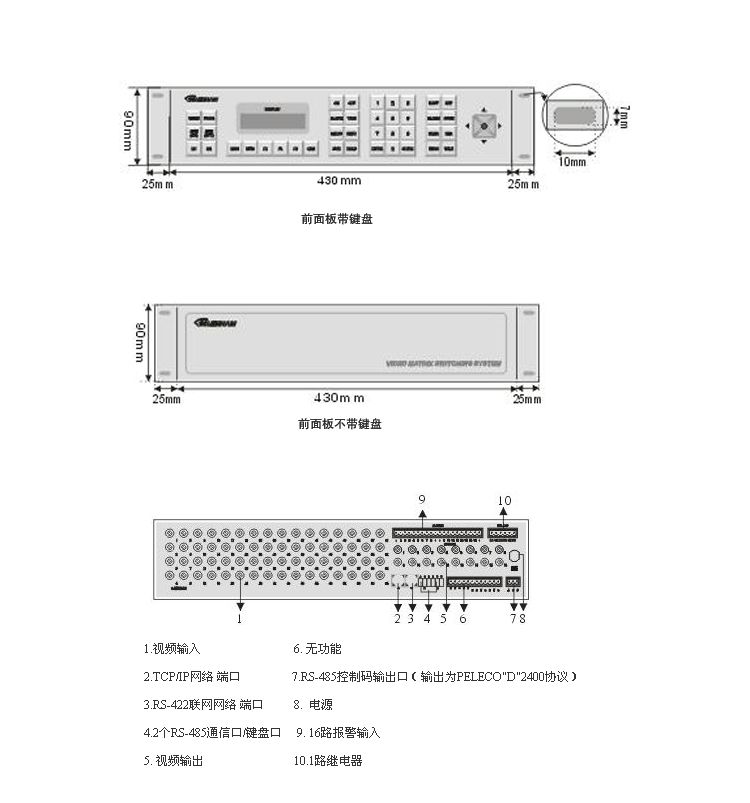

面板圖：
